運用圖形化系統設計開發用于癌癥治療的機器人，"使用LabVIEW讓機器人動作更加平穩，減少突然的移轉動作，節省了時間，并能做到更好的治療效果。"
使用NI LabVIEW精確控制用于光動力療法癌癥病人的機器手臂。
治療癌癥時，腫瘤科醫師會根據腫瘤的類型與早晚期，從幾種療法中挑選適合的。目前最常見的療法是光動力療法、手術、放射治療、化學療法、荷爾蒙療法及免疫療法。
PDT 是一種特殊的光線療法，“光線療法”一詞泛指所有運用光線對病人的身體產生幫助的療法。PDT 這種新技術能夠在不傷害正常組織的情況下殺死有問題的組織。
進行 PDT 療法時，將一種稱作光敏感劑的藥物注射入病人體內。光敏感劑本身是無害的，對健康或不正常的組織都不會造成影響。但是，如果用激光照射涂有光敏感劑的組織時，光敏感劑就會被活化，只要受到光照射的組織就會很快地被殺死。因此這項技術要求光束精確地會聚到不正常組織，以發揮更好的療效。
機器人

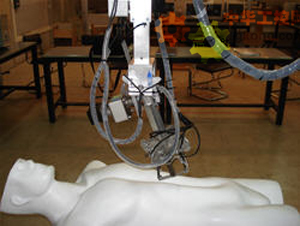

在黎巴嫩大學，我們開發了一種自動化操作機器人，其主要功能包括在執行 PDT 療法時快速掃過病人的皮膚。機器人會以圓形或橢圓形等幾何圖形的方式移動激光頭，將其對準病人的患處以摧毀腫瘤。
要在病人的身體上畫出幾何圖形需要5種動作：
3 種平移操作
其中Z方向用于垂直控制用于治療的激光頭
兩種旋轉動作
為了做到這 五種動作，指令系統必須產生指令信號，通過電路連接電機驅動器，從而控制五個相應的步進電機。
指揮系統
National Instruments LabVIEW直接控制四個步進電機 (X、Y、θ 與 Φ)；第五個電機 (Z) 則由 Microchip Technology PICmicro 微控制器來控制。NI PCI-7334運動控制器使用雙控制器架構，由一個中央處理器 (CPU) 和一個DSP組成運動控制器的骨干。
在運動控制器的驅動軟件方面，PCI-7334 使用 NI LabVIEW 編程與 Measurement & Automation Explorer (MAX)中的設置相結合，產生指令信號以轉動電機。在MAX設置中，我們使用CW/CCW脈沖步進輸出設置；第一個輸出在順時鐘移動時產生CW脈沖，第二個輸出在逆時針移動時產生CCW脈沖。
電路連接
機器頭上有八個光學開關傳感器，可以監測出前方一厘米之內的物品，從而得知傳感器與下方表面的距離。
為了保護運動系統不受其他物體損壞，也為了檢測軌跡限制，每個軸都使用了 兩 個實體限位開關，一個向前，另一個向后。所有的傳感器、限位開關、以及電機驅動器都通過可以通過NI UMI-7764運動接口模塊直接連接到 PCI-7334上。
X、Y、θ 與 Φ 軸的電機驅動器與限位開關連接到 UMI-7764 的四個運動I/O接線端。為了確保五個軸同步移動，第一和第三個UMI-7764斷點(breakpoints)作為輸入端與第五個電機(Z軸)的微控制器相連。四個傳感器連到UMI-7764的模擬輸入接線端，其它的傳感器則連到觸發/斷點接線端。此外，一個控制桿使系統使用起來更便利。參數隨時可以修改，系統隨時可以被暫停，激光頭的位置也可以調整。一條SH68 C68 S 連接線將電機控制器與UMI-7764相連。
軟件開發
我們將機器人配置簡化成 2D 應用，并使用LabVIEW仿真動作，作為開發軟件的第一步。然后用同樣的方法將其推廣運用到 3D 問題上。最終操作機器人軟件的核心就是3D仿真的程序，只不過增加了讀取實際的傳感器信號并控制實際的電機。
這些程序的主要任務就是先讀取傳感器的狀態（開或關），然后定義機器頭的動作。
