在當今的半導體制造業中，等離子刻蝕機和渦輪分子泵是兩個重要的關鍵技術。等離子刻蝕機是制造微電子元件時必不可少的工具，而渦輪分子泵則是為了獲得高真空度和高抽速而設計的。在本文中，我們將討論等離子刻蝕機中渦輪分子泵的作用和重要性。

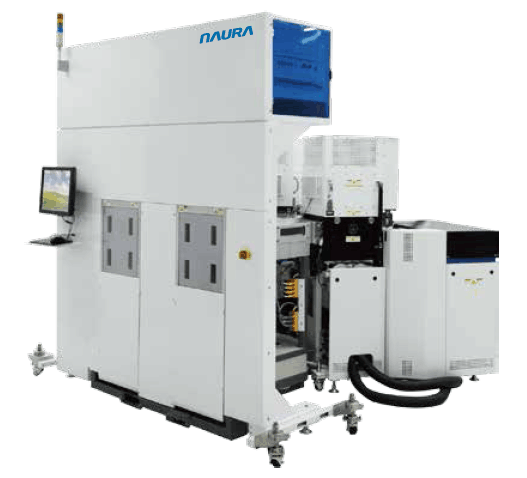

圖片來源：北方華創
1.等離子刻蝕機的工作原理：
等離子刻蝕機是通過在真空室內使用等離子體來加工材料的一種工具。等離子體是由氣體電離而產生的帶電粒子的集合體，可以通過高頻電場或者磁場來控制等離子體的密度和運動方向。在等離子刻蝕過程中，等離子體會撞擊工作材料表面，并將其剝離或腐蝕，從而形成所需的結構。
然而，等離子刻蝕過程中會產生大量的廢氣。這些廢氣包括工作材料和氣體中的雜質等，需要通過真空系統排出。因此，等離子刻蝕機需要一個高效的真空系統來保證刻蝕過程的穩定性和準確性。
2.渦輪分子泵的工作原理：
渦輪分子泵是真空系統中最常用的高抽速泵之一。它通過旋轉一組高速旋轉的葉輪來將氣體抽出真空室，并將氣體排出到大氣中。在渦輪分子泵中，氣體首先進入一個前級泵，在此處氣體被壓縮成一個高壓區域，隨后被送到渦輪分子泵中。
在渦輪分子泵中，氣體通過旋轉的葉輪被抽出，同時在分子泵中，氣體被分解成較小的分子。渦輪分子泵能夠提供高真空度，其抽速度能夠達到500~6000 L/s，對于需要高真空度的等離子刻蝕機來說，渦輪分子泵是不可或缺的一部分。

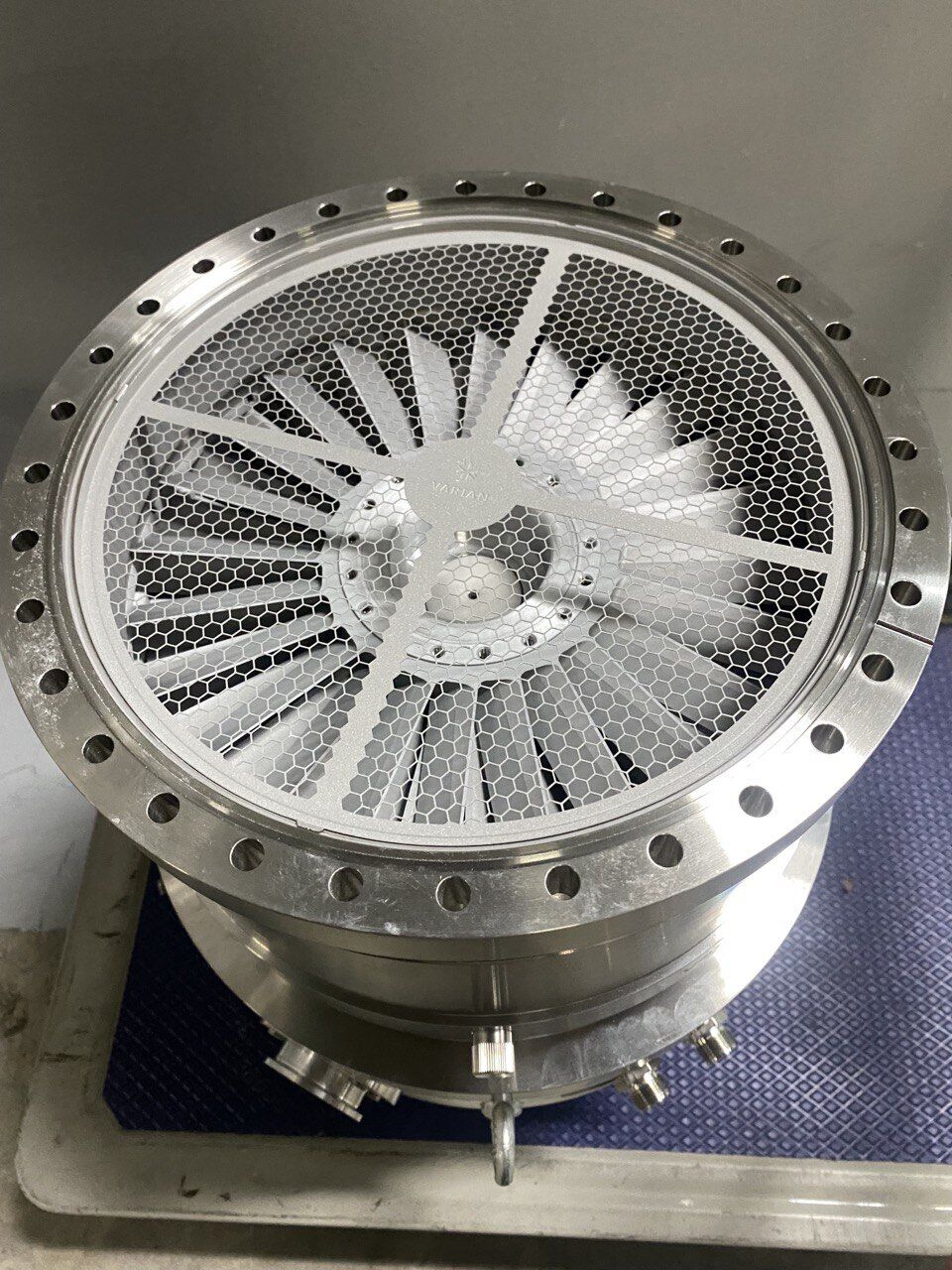

圖片來源：Novus Ferro
3.渦輪分子泵在等離子刻蝕機中的應用：
渦輪分子泵在等離子刻蝕機中的應用非常廣泛。在等離子刻蝕機的真空系統中，渦輪分子泵通常被用來作為主要抽氣泵，以幫助實現高真空度。當?shù)入x子體撞擊表面時，會產生大量的廢氣，包括殘留的原材料和化學反應產物等。這些廢氣需要被快速、高效地抽出真空室，以保證等離子刻蝕過程的穩定性和可靠性。
渦輪分子泵的高抽速度和高真空度使其成為理想的抽氣泵。在等離子刻蝕機中，渦輪分子泵通常被放置在一個獨立的泵組內，以便于控制真空度和壓力。同時，為了保護渦輪分子泵，還需要在渦輪分子泵前加裝一層機械泵和一個減壓閥，以避免渦輪分子泵遭受過高的壓力和損壞。
4.渦輪分子泵的優點和限制：
渦輪分子泵具有很多優點，如高抽速度、高真空度、低噪音、可靠性高等。渦輪分子泵的高抽速度可以提高真空度，同時也可以減少抽氣時間，從而提高生產效率。渦輪分子泵的低噪音和高可靠性也是其優點之一，這意味著渦輪分子泵可以在較長的時間內保持高效運行，減少維護和更換的次數。
然而，渦輪分子泵也有一些限制，如對某些氣體的抽取效率較低等。例如，渦輪分子泵對氫氣的抽取效率較低，同時渦輪分子泵對氣體的壓力和溫度也有一定的要求。因此，在實際應用中，需要根據具體的情況選擇渦輪分子泵的類型和工作參數，以確保其正常、高效的運行。

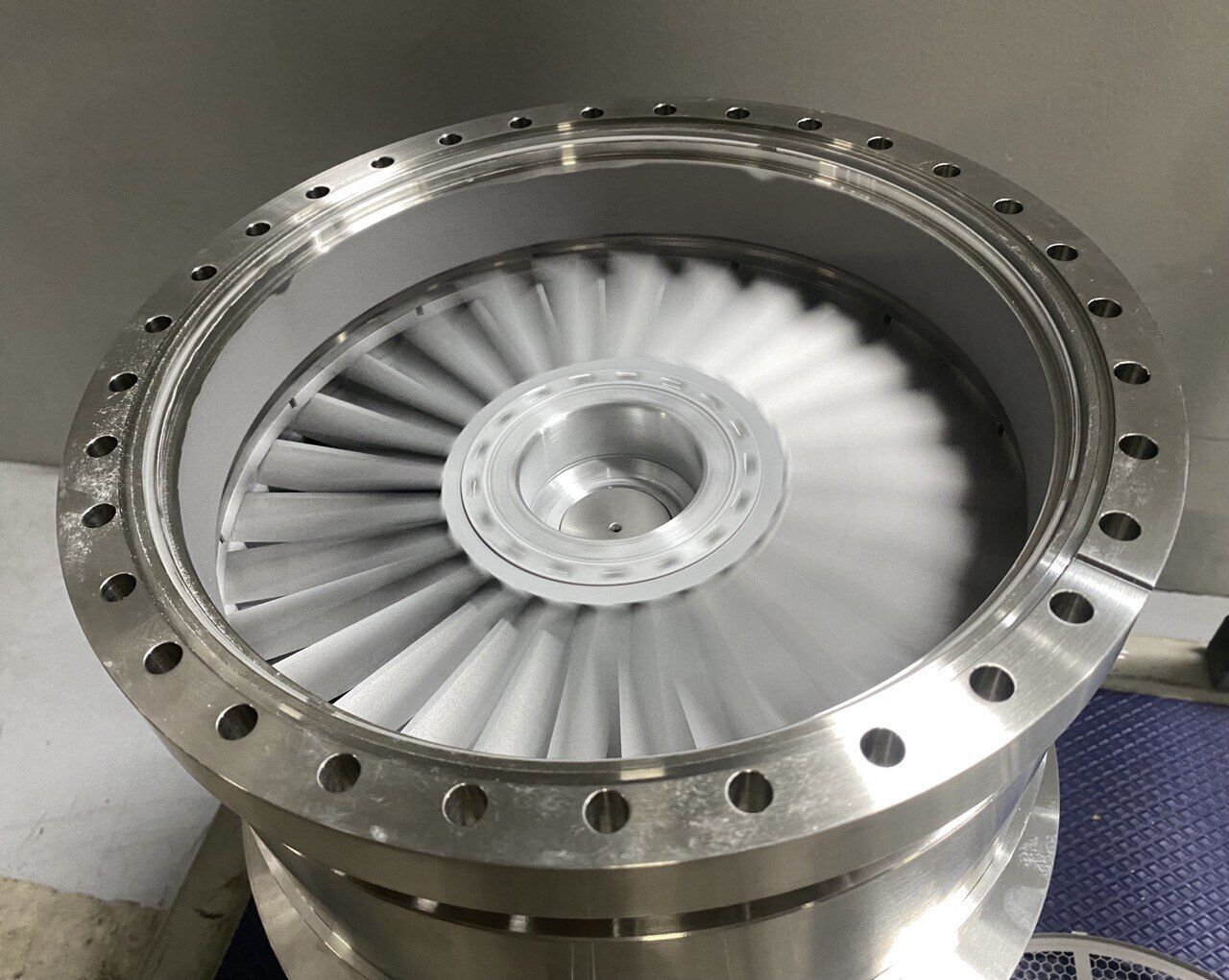

圖片來源：Novus Ferro
5.結論：
在半導體制造過程中，等離子刻蝕機是非常重要的設備之一。在等離子刻蝕機的真空系統中，渦輪分子泵作為主要的抽氣泵，對于實現高真空度和穩定的等離子刻蝕過程起到了至關重要的作用。渦輪分子泵具有高抽速度、高真空度、低噪音和優化，以滿足更高的技術需求。
總體來說，渦輪分子泵在等離子刻蝕機中的作用是不可替代的。在半導體制造行業中，渦輪分子泵已經成為必備的設備之一，對于保證等離子刻蝕機的性能和穩定性有著重要的作用。隨著半導體技術的不斷發展和進步，渦輪分子泵的需求量和使用范圍將會不斷擴大。因此，渦輪分子泵制造商需要不斷提高產品性能和質量，以滿足半導體制造行業對于更高性能和更穩定的設備的需求。
