引言：
隨著人工智能和機器人技術的飛速發展，人形機器人正逐步從實驗室走向商業化應用。作為其核心運動部件，膝關節的驅動方式直接影響機器人的靈活性、穩定性和能耗表現。傳統的諧波減速器、行星齒輪等方案雖然成熟，但在輕量化、動態響應和低背隙方面仍存在挑戰。近年來，線驅動技術（Tendon-Driven）憑借其低慣量、高柔性的特點，成為人形機器人關節設計的新方向。其中，膝關節線盤（繞線盤）作為線驅動系統的核心組件，其精密制造與優化成為行業關注的重點。
作為一家專注于精密機械加工與高端裝備制造的企業，廣東兆恒智能有限公司憑借在半導體、生物醫療、人形機器人等領域的豐富經驗，可為客戶提供高精度、高可靠性的膝關節線盤定制化解決方案。
膝關節線盤（Wire-Driven Knee Joint Mechanism）是一種基于鋼絲繩或高強纖維繩的傳動機構，通過伺服電機驅動繞線盤收放繩索，模擬人體肌肉肌腱的力學特性，實現膝關節的精準運動控制。

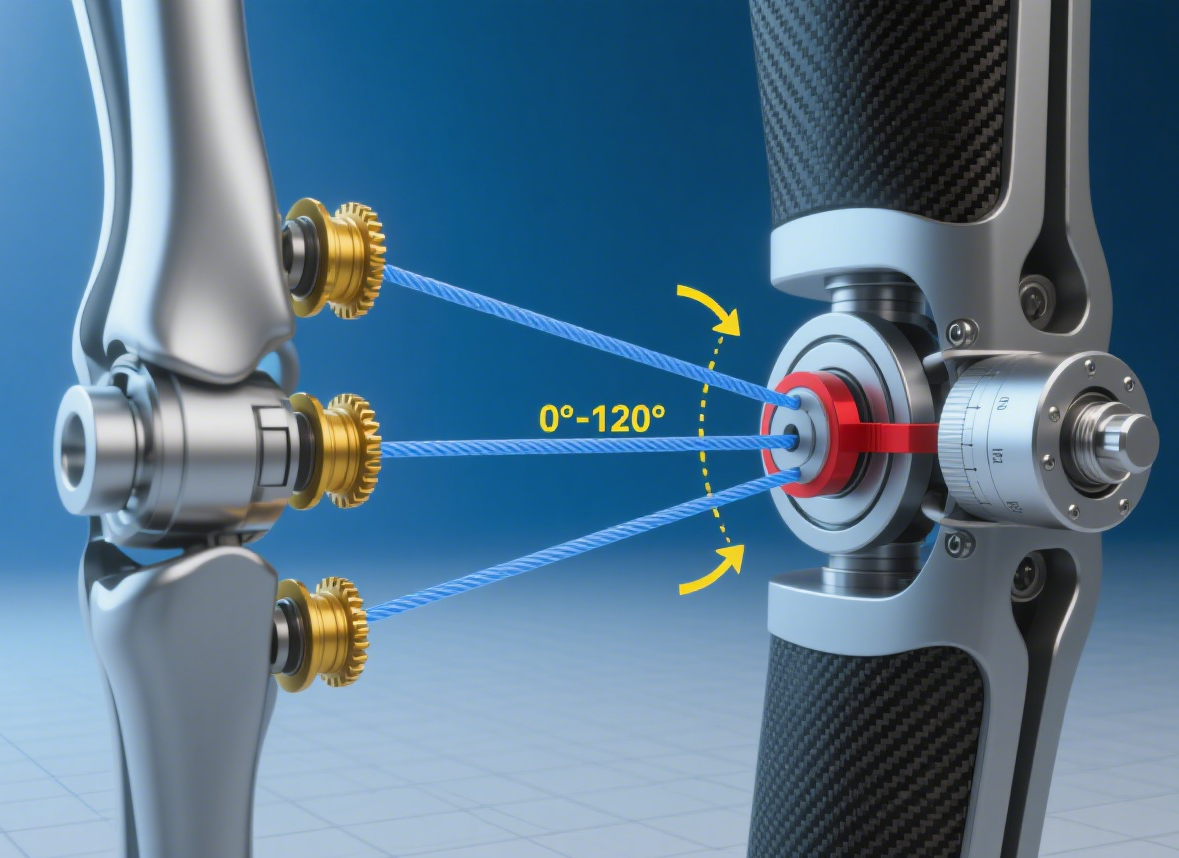

上圖為AI生成，非我司產品
繞線盤（Spool）：通常由鋁合金或PEEK等高強度輕量化材料制成，用于纏繞鋼絲繩，并通過伺服電機精確控制收放。
鋼絲繩/纖維繩：采用高強合金或超高分子量聚乙烯（UHMWPE）材料，確保耐磨性和抗疲勞性。
滑輪系統：包括定滑輪和動滑輪，用于改變力的傳遞方向，優化力矩輸出。
當電機驅動繞線盤旋轉時，繩索被收緊或釋放，帶動膝關節完成屈伸運動。相較于傳統齒輪傳動，線驅動系統具有低慣量、高響應速度、低噪音等優勢，更適合人形機器人的動態步態控制。
繞線盤材料：需兼具高強度與輕量化特性，常見方案包括鋁合金、PEEK工程塑料、碳纖維復合材料。
繩索材料：傳統鋼絲繩易磨損，可采用鍍鋅鋼纜、Dyneema纖維或碳纖維增強繩索以提高壽命。
繞線均勻性：若繞線不均勻，可能導致繩索打滑或運動偏差，需優化線盤槽型設計。
低背隙傳動：采用擺線減速器或諧波減速器+高精度編碼器，確保運動控制精度。
潤滑與防塵：在高速收放過程中，需采用自潤滑軸承+密封結構以減少磨損。
抗過載設計：機器人動態運動時可能承受沖擊，線盤結構需具備冗余強度。
特斯拉Optimus：采用行星滾柱絲杠+線驅動混合方案，提升關節效率。
國產人形機器人：部分廠商正在測試PEEK線盤+碳纖維腱繩方案，以降低重量。
為保護客戶知識產權，故遮蓋一半圖片
膝關節線盤作為人形機器人的關鍵部件，其性能直接影響機器人的運動能力。隨著材料科學和精密加工技術的進步，線驅動方案有望成為未來主流。
廣東兆恒智能有限公司依托20年精密制造經驗，可為客戶提供從設計到量產的全流程膝關節線盤解決方案，涵蓋半導體、醫療、機器人等多個領域。我們致力于以高精度、高可靠性的制造能力，助力人形機器人技術的快速發展。
如需了解更多技術細節或定制需求，歡迎聯系我們，我們將為您提供專業支持！
