● 開發背景
由于污水處理的運行費用是龐大的、長期的，如果通過智能化的控制能將城市污水處理廠的運行費用節省1%，那也是個天文數字。
目前污水處理自動控制中存在的問題：
（1）傳統污水處理自動控制系統要求建立精確的數學模型，并提出必須遵循的一些假設，然而實際污水處理系統由于存在復雜性、非線性、時變性、不確定性和不完全性等，一般無法獲得精確的數學模型和與實際相符的假設，因此采用傳統控制理論建立的污水處理自動控制系統在實際工程應用上存在出水水質波動較大等問題。
（2）污水處理自動控制系統中所采用的一些自動化檢測設備、儀表的功能目前還很不完善，在實際檢測中達不到預期效果、誤差很大，因此依靠這些檢測設備判斷污水處理情況并實施自動控制，很難達到處理水質達標排放和節約能源的目的。
（3）國內的許多污水處理系統多采用ORP（氧化還原電位）、DO（溶解氧）和pH（酸堿度）值作為控制參數來控制出水水質和曝氣量，但這些方法存在一些問題，如控制污水處理廠硝化—反硝化過程所使用的ORP就很難判定，因此絕大多數基于ORP控制的污水處理廠也執行時間控制，作為當控制器無法找到ORP特征點時的應急控制，這樣就導致許多污水處理系統實際上仍然采用的是按時間控制整個處理過程。
（4）污水處理的自動控制需要對大量閥門、泵、鼓風機和吸(刮)泥機、攪拌器等機械設備進行控制，需要自動控制的開關量多，它們常常要根據一定時間或邏輯順序定時開、停，然而目前我國一些企業的相關設備質量存在一些問題，使用壽命較短，而進口設備又很昂貴。
●基本原理
●優點
可有效節約能源、減少DO波動，負荷分配合理，處理效果好，自動化水平高。
●控制原理（以提升泵房為例）

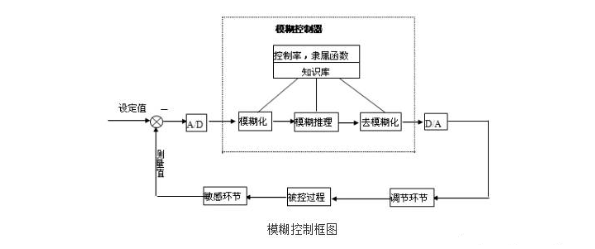

泵站的傳統控制只考慮了液位的變化，沒有考慮液位變化速率。采用計算機技術和先進的液位檢測儀表后，可以非常簡便的得到液位差和液位變化率，引入模糊控制方法，利用液位變化率，實現PD控制結構，能明顯提供泵站對進水量變化的響應能力。

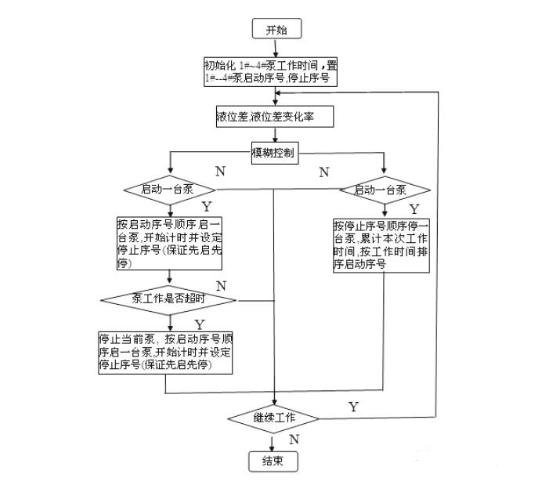

控制程序流程圖
通過模糊控制后，可以保證先啟的泵先停，后啟的泵后停，避免一臺或數臺泵長期工作，其他泵閑置的情況，并且能夠保證每臺泵工作負荷均勻分配。減少泵的啟動頻率，延長設備壽命。當出現某一臺泵故障時，控制程序會跳過該泵而正常運行。
●業務范圍
（1）承接各種污水處理工程（制藥污水、淀粉污水、化工污水、造紙污水、皮革污水、鋼鐵污水）設備的設計生產，電力、化工大生產冷卻循環系統，工業及民用純水、超純水處理工程及控制系統的設計和生產；
（2）各種水處理藥劑（聚合氧化鋁、堿式氯化鋁、殺菌滅藻劑等）的生產和銷售，提供水處理劑的使用及售后服務；
（3）生產各類工業及民用水處理凈化、軟化設備。產品涉及：全自動軟水器，全程綜合水處理器，靜電水處理器，全自動過濾器，旋流除砂器，多功能電子除垢器，離子棒水處理器，家用凈水器，游泳池水處理裝置，生產工業用大型軟化水裝置，純水、超純水裝置，中水回用處理裝置等。

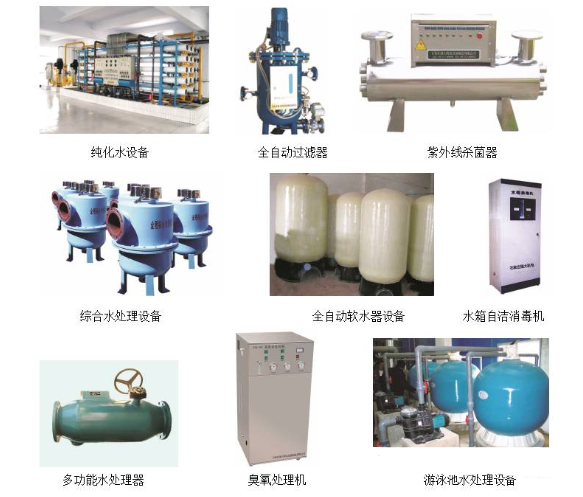

多功能水處理器臭氧處理機游泳池水處理設備
