步驟一
用220V電源加到電磁閥上的兩個插片上，反復通斷電流數次，如電磁閥有換向聲則證明電磁閥電氣上無故障（注意：因線圈內帶有PTC熱敏電阻故通電時間不能超過20秒，超時后可能會導致線圈內PTC熱敏電阻發生過熱保護，此時只需將電源斷開一段時間讓PTC熱敏電阻降溫后就會自動恢復）。但如電磁閥發出持續的顫音或持續一秒以上的雜音就說明有噪音故障。
步驟二

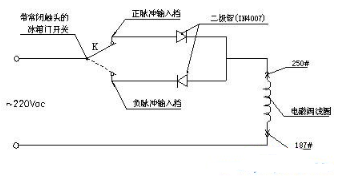

在電磁閥上電源去除后的狀態下用上圖所示制作的工裝接通220V電流加到電磁閥上的兩個插片上后再將電源斷開，然后將制冷系統通上電源待工作一段時間后，此時系統內應該只有一個溫室是在制冷狀態，然后查看被關閉的溫室溫度有無下降，如有下降就說明電磁閥有內漏故障反之就無故障。檢查完一個溫室后將電磁閥用上圖所示制作的工裝外接電源接通220V電流加到電磁閥上的兩個插片上，按下帶常閉觸頭的冰箱門開關后在不松開的情況下將電源斷開，此時電磁閥已換向，待系統工作一段時間后查看被關閉的溫室溫度有無下降，如有下降就說明電磁閥有內漏故障反之就無故障。
步驟三
在電磁閥上電源去除后的狀態下將制冷系統通上電源，然后將電磁閥整個完全浸泡在水中，此時查看電磁閥各焊接部位有無氣泡冒出，如有氣泡冒出則證明電磁閥有外漏故障反之就無故障。
一、工裝原理：
雙穩態二位三通脈沖電磁閥的開閥狀態由閥體中活動的閥芯的二個不同工作位置決定，當電磁閥線圈加入正觸發脈沖時，進口管與出口管1相通，進口管與出口管2不通。當電磁閥線圈加入負觸發脈沖時，進口管與出口管2相通，進口管與出口管1不通。在觸發脈沖觸發結束后電磁閥開閥狀態保持觸發時的開閥狀態。
所以，我們可以簡單的利用兩個二極管分別給電磁閥施加正脈沖和負脈沖，看電磁閥是否能正確換向，由此對電磁閥的狀態進行初步的判斷。

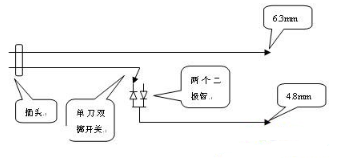

二、工裝線路簡圖如下：
三、所需材料：
1.帶插頭兩芯電源線一根（可用普通三芯線改制，去掉其中一芯不用）；
2.雙芯電纜一根（其中一端分別接4.8mm和6.3mm的接線端子各一個，以便與電磁閥接線端子連接）；
3.二極管兩個；
4.單刀雙擲開關一個；
5.焊錫，絕緣膠帶若干；
四、制作方法：
1、將電源線零線端與雙芯電纜接6.3mm端子的一端相連；
2、將電源線火線端與單刀雙擲開關進線端相連；
3、將單刀雙擲開關兩出線端分別串聯一個二極管（注意讓兩個二極管極性相反）,然后并聯，再與雙芯電纜接4.8mm端子的一端相連；
4、將各連接點加焊錫焊好，再分別用絕緣膠帶捆扎好。
五、使用：
5、將雙芯電纜兩個端子分別與雙穩態電磁閥兩接線端字接好，電源線插頭一端接220V交流電。按下和松開單刀雙擲開關按鍵時，能聽到電磁閥發出清脆通斷聲音；
6、測試時可以判定為故障的現象：電磁閥不動作；電磁閥發出連續響聲等；
7、注意：由于電磁閥閥芯初始位置不同，有可能一通電，電磁閥即能動作；
8、注意：有的電磁閥故障較為隱蔽，需要多測試幾次；
9、注意：插電時間不要太長。因?yàn)榇藴y(cè)試線提供的測試狀態與電磁閥正常工作狀態不完全一致。插電以后，相當于持續給電磁閥線圈施加正向或負向脈沖。時間一長，造成線圈溫升，會導致電磁閥內部的PTC阻值升高導致線圈不通電。出現這個情況，可以拔下電源插頭，過一會再重新插電測試。
