我之前在4.18好發表了模具的內容講解，今天就檢具一些有關內容也給大家陳述一下，希望大家對檢具也能有一個新的全新認識。
一、檢具的定義

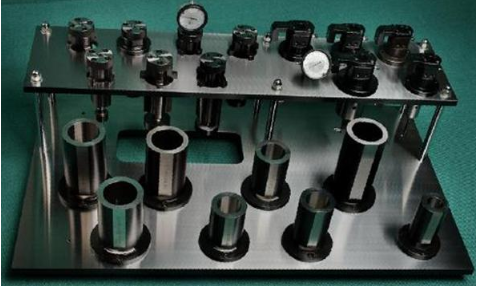

顧名思義，檢具按字面意思理解其實就是檢驗的工具。檢具是根據不同產品的特點和檢測要求而設計和制造的一種專用檢驗測量工具。在樣品認可和批量生產中的質量控制起著不可忽視的作用。在零件生產現場，通過檢具實現對零件的在線檢測，為此需要將零件準確的安裝在檢具上，然后通過目測，或測量表，或卡尺對零件型面，周邊進行檢查，也可以借助檢驗銷或目測對零件上不同性質的孔及零件與零件之間的連接位置進行目測，從而保證在生產現場實現零件質量狀態的快速判斷。
二、檢具的設計與加工

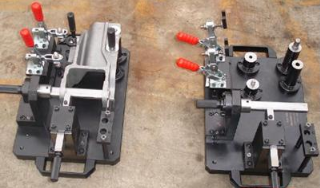

1. 檢具主要由定位裝置、夾緊裝置、測量裝置和輔助裝置組成。
a.檢具結構設計的正確性及測量精度的保證，很大程度上取決于測量基準面的正確選擇。定位裝置的作用，就是使被測零件的測量基準面與測量裝置保持一定的位置，從而保證測量的合理與穩定。（六點定位原則）
b.夾緊裝置是為了保證被測零件定位的可靠性。夾緊裝置應以不是定位遭到破壞和零件不產生變形為原則。常用有杠桿式、偏心式、栓式和氣壓式等。

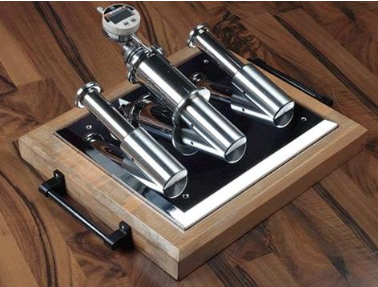

c.測量裝置的選用主要依據被測零件的精度要求和測量裝置的度量指標。大部分選用專業工具廠的標準測量裝置，如百分表，千分表，氣動/電動量?jī)x。
d.輔助裝置包括導向裝置（圓周和直線導向），傳動裝置（改變測量比）和測量元件的緊固裝置。
2.檢具的設計
a.檢具是檢驗零件精度的，它本身應具有足夠的精度。但是在檢具的設計、制造和使用過程中，都有誤差存在。為保證檢具的測量精度，應對這些誤差加以限制，一般占被測零件公差的10%為宜。
b.檢具應具有足夠的測量效率。
c.在滿足測量精度和測量效率的前提下，檢具的結構應盡量簡單。
d.設計檢具既要保證產品質量，又要降低檢具制造成本，減少檢驗人員數量和質量，減輕檢驗人員的勞動強度
e.所有的設計圖紙應是與實體1:1的大小, 且能將尺寸精確地標注出來
f.在選擇材料、導板、銷、夾頭等時，應考慮檢具使用的環境，以確保檢測夾具在現行生產的有效期內保持其應有的功能。
3.檢具的加工
a.制造方應把設計作為量具制造的控制要求。
b.在可能的時候，都應根據數據來制造所有的檢具。當沒有數學數據時，應使用被測零件設計圖上的信息。
?若有模具模型、負模、數控切割機磁帶等，都只能作為制造的輔助工具；
?從模具模型、負模等得到的量具的表面都要經過全面的測量，并被證明符合以上各條工程數據的說明。
c.所有可活動件和可互換件如把手和測量銷，都應永久性地附于檢具上。建議使用自固裝置或回縮型的連接纜。
d.制造UNIND檢具時，不能使用薄墊片及墊片料。
e.適當涂覆所有易于生銹的非檢驗用鋼制零件，以保證其在正常使用環境下等到長期的保護 。不建議使用在 零件正常 搬運中易于擦去的保護性涂料。
f.操作指導和/或操作順序應被牢固地附于量具上，適用的情況下可考慮使用多語言的操作指導。這些指導必須與檢具設計圖中的相同。
三、檢具的R&R分析
最初的證明檢具檢測的R&R在10%內。任何例外必須標明和得到批準。
a.檢具R&R的分析是為確保在生產過程中的測量誤差被標明和量化，一定要在PPAP樣品上做。
b.均值和極差法是一種能決定測量系統重復性和再現性的數學方法。PPAP要求使 用這種方法。
c.檢具重復性和再現性（R&R）接受的標準如下：
c1.低于10%-測量系統是可以接受的。
c2.10%-30%-基于應用的重要性，檢具的本身和維修成本等因素， 這種測量系統可以接受。
c3.超過30%-測量系統需要改進糾正。
d.如果R&R結果很高，就要做一個糾正行動。
e.當檢具發生可能影響重復性和再現性的修改后，應進行一次量具重復性和再現性研究。
四、檢具的調校維護
a.供應商應建立檢測設備臺帳，對在在使用壽命內的檢具進行周期檢定。
b.供應商依本身自校能力予以區分檢具為內?；蛲庑！Ｋ械膬?nèi)?；蛲庑?，供應商必須按國家檢定規程進行校對，受檢率100％，并作好符合規范的記錄。
c.對檢定、校準完畢的計量檢測設備，檢定人員須做好標識。
d.使用者不準任意調整檢具，必須由有資格的質檢人員調整，調整過的設備，須進行檢定確認。
e.由質量部人員執行不定期抽檢，可直接從現場抽取，抽檢內容主要包括計量器具的外觀、附件及靈活性，抽檢每半年不少于一次，抽檢數不少于10％，并記錄存檔。
f.對需修理的檢具在供應商能力范圍內自行修理，對供應商不能修理的，聘請人員或送第三方修理，并作好記錄。修理后不能達到原有計量性能，作報廢處理，同時制造新的檢具。
五、檢具的儲存
a.檢具由使用人負責保管和使用，嚴格按操作規程進行操作。
b.檢具在使用過程中須輕拿輕放，不準亂丟、丟拋。
c.在檢具使用完后，供應商必須保證檢具經常保持清潔，放在安全、清潔的地方，被正確地儲存，防止任何的損壞，要求達到隨時可以再次使用的條件。
