1.替代傳統(tǒng)剛性攻絲刀柄（ER刀柄）
森泰英格最新推出的V柄（微補(bǔ)償同步攻絲刀柄），解決了傳統(tǒng)剛性攻絲刀柄（如ER刀柄）由于不具備軸向補(bǔ)償功能而產(chǎn)生的一系列問(wèn)題。與傳統(tǒng)剛性攻絲刀柄相比，我們不僅能夠改善螺紋加工質(zhì)量及精度，讓絲錐（包括擠壓絲錐）的使用壽命顯著延長(zhǎng)，同時(shí)還具有明顯提高攻絲效率等優(yōu)勢(shì)。這些優(yōu)勢(shì)已經(jīng)通過(guò)大量V柄與剛性攻絲刀柄對(duì)比切削得以驗(yàn)證。您可以放心使用V柄代替?zhèn)鹘y(tǒng)剛性攻絲刀柄，提高螺紋加工合格率、節(jié)約成本、提高生產(chǎn)效率。
2.為同步精度下降的設(shè)備帶來(lái)重新攻絲的可能
數(shù)控機(jī)床同步技術(shù)的發(fā)展為傳統(tǒng)剛性攻絲帶來(lái)便利。但隨著機(jī)床使用年限的推移，數(shù)控機(jī)床的精度會(huì)逐步下降，致使一些數(shù)控設(shè)備無(wú)法使用傳統(tǒng)剛性攻絲刀柄進(jìn)行攻絲。森泰英格的V柄由于具有微補(bǔ)償功能，在設(shè)備精度未超越V柄微補(bǔ)償范圍的前提下，可以為您帶來(lái)重新實(shí)現(xiàn)剛性攻絲的可能，拓展您的數(shù)控設(shè)備的加工能力，降低您的加工成本。
3.為手工攻絲用戶帶來(lái)數(shù)控攻絲的希望
在攻絲加工中，被加工材料、絲錐、刀柄、機(jī)床、冷卻液等因素，都可能造成現(xiàn)行工藝無(wú)法實(shí)現(xiàn)數(shù)控攻絲，而無(wú)奈采用手工攻絲的現(xiàn)狀。作為加工要素中的一環(huán)，V柄的應(yīng)用為您改進(jìn)工藝提供一種手段，可以為您實(shí)現(xiàn)數(shù)控攻絲帶來(lái)希望。您可以嘗試使用V柄代替手工攻絲，提高效率，但不排除V柄也可能無(wú)法解決您的問(wèn)題。

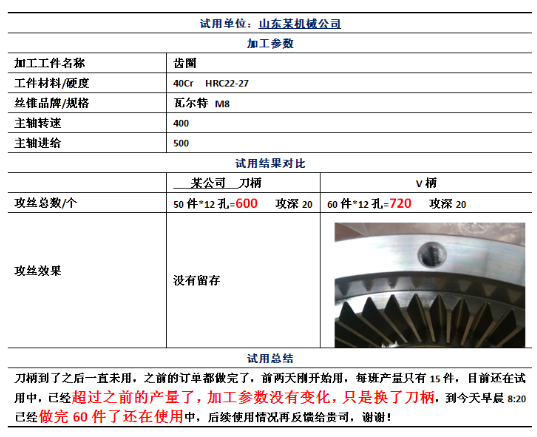

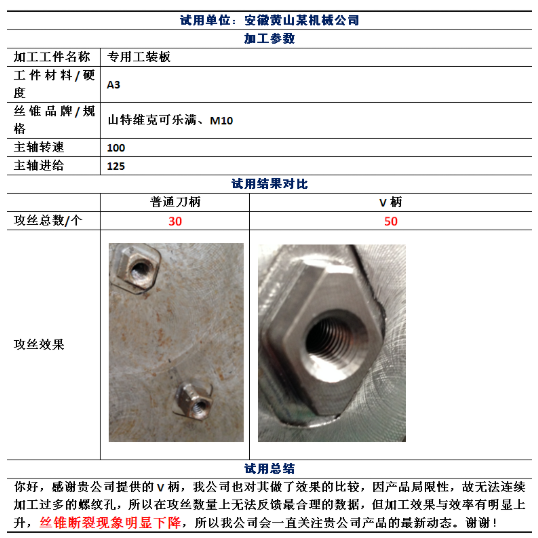

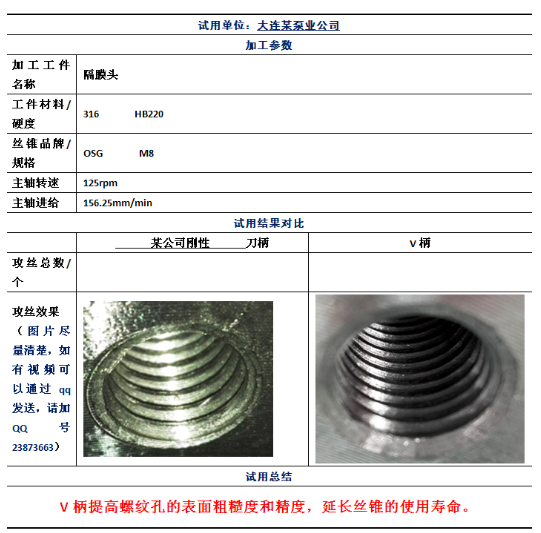

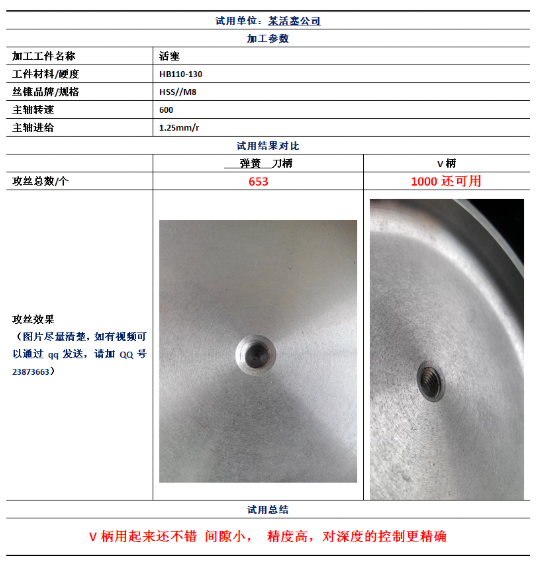

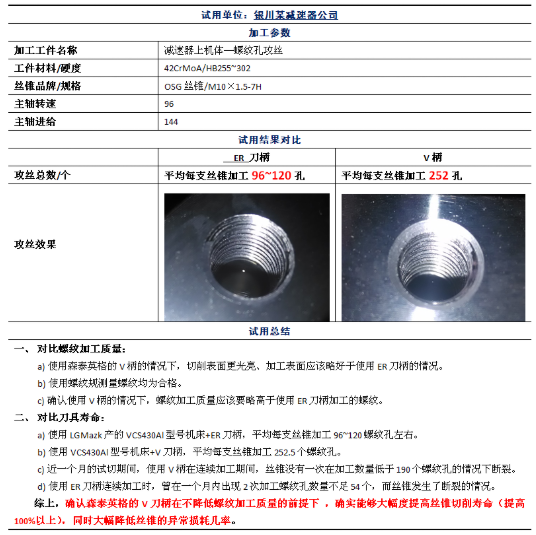

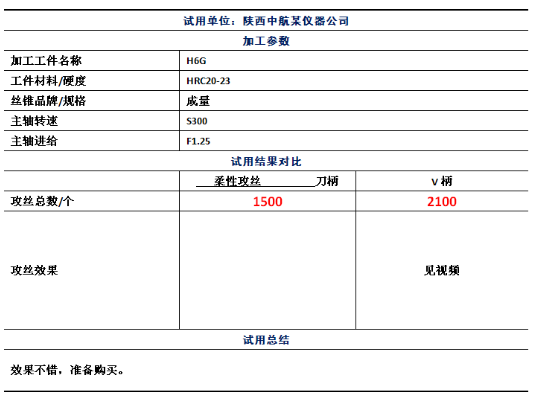

試用單位：泰安某機(jī)械廠 首先感謝森泰英格公司的大義之舉。 關(guān)于V柄的試用綜合報(bào)告:M8標(biāo)準(zhǔn)內(nèi)螺紋。原來(lái)用的攻絲刀柄，轉(zhuǎn)速200轉(zhuǎn)，攻深6mm?？梢约庸?22個(gè)孔?，F(xiàn)在使用的V柄。同樣的絲錐，設(shè)備，工件。轉(zhuǎn)速提高到400轉(zhuǎn)，攻深增加一倍?？梢怨?01個(gè)孔。加工效率明顯提升。成本明顯降低。原來(lái)攻深6mm,還需要用人工再攻絲，產(chǎn)品的質(zhì)量得不到保證，而且效率極低。現(xiàn)在采用V柄后，加工時(shí)間縮短了，刀具也明顯耐用了。最重要的是產(chǎn)品的質(zhì)量和生產(chǎn)效率得到了保障。好東西需要大家的推廣和支持。
4.注意事項(xiàng)
1. 剛性攻絲對(duì)絲錐跳動(dòng)比較敏感，一般遠(yuǎn)端跳動(dòng)建議控制在0.05mm以內(nèi)為宜。
2. 攻絲的有效深度應(yīng)在絲錐制造商推薦的范圍內(nèi)（通常為2d），否則容易折斷絲錐。
3. 刃傾角絲錐攻通孔螺紋時(shí)，絲錐刃傾角槽應(yīng)完全越過(guò)孔底，否則絲錐反向時(shí)易折斷。
4. 攻絲切削速度原則上不應(yīng)高于絲錐制造商推薦的絲錐速度上限值。
綜上所述，在絕大多數(shù)工況下，用V柄替代傳統(tǒng)的剛性攻絲刀柄，對(duì)改善螺紋加工質(zhì)量，提高絲錐壽命和減少絲錐斷裂是有顯著效果的，但針對(duì)絲錐自身的缺陷或者是一些比較特殊的工況（例如加工硬度高且韌性強(qiáng)的材料），更應(yīng)該從絲錐自身去改善，以及采取其他有針對(duì)的解決方法，“V柄”主要解決的是剛性攻絲螺距補(bǔ)償問(wèn)題。
（森泰英格)
1.絲錐品質(zhì)不好
主要材料，數(shù)控刀具設(shè)計(jì)，熱處理情況，加工精度，涂層質(zhì)量等等。例如，絲錐截面過(guò)渡處尺寸差別太大或沒(méi)有設(shè)計(jì)過(guò)渡圓角導(dǎo)致應(yīng)力集中，使用時(shí)易在應(yīng)力集中處發(fā)生斷裂。柄、刃交界處的截面過(guò)渡處離焊口距離太近，導(dǎo)致復(fù)雜的焊接應(yīng)力與截面過(guò)渡處的應(yīng)力集中相迭加，產(chǎn)生較大的應(yīng)力集中，導(dǎo)致絲錐在使用中斷裂。例如，熱處理工藝不當(dāng)。絲錐熱處理時(shí)，若淬火加熱前不經(jīng)預(yù)熱、淬火過(guò)熱或過(guò)燒、不及時(shí)回火及清洗過(guò)早都有可能導(dǎo)致絲錐產(chǎn)生裂紋。很大程度上這也是國(guó)內(nèi)絲錐整體性能不如進(jìn)口絲錐的重要原因。
應(yīng)對(duì)措施：選用品質(zhì)優(yōu)良可靠的絲錐品牌以及更為合適的絲錐系列。
2.絲錐選擇不當(dāng)
對(duì)硬度太大的攻件應(yīng)該選用高品質(zhì)絲錐，如含鈷高速鋼絲錐、硬質(zhì)合金絲錐、涂層絲錐等。此外，不同的絲錐設(shè)計(jì)應(yīng)用在不同的工作場(chǎng)合。例如，絲錐的排屑槽頭數(shù)、大小、角度等等對(duì)排屑性能都有影響。
對(duì)于象沉淀不銹鋼、高溫合金等硬度高同時(shí)韌性又好的難加工材料，可能會(huì)出現(xiàn)絲錐因自身強(qiáng)度不夠，無(wú)法抵抗攻絲加工的切削抗力而折斷。
另外，絲錐與加工的材料不匹配這個(gè)問(wèn)題近幾年越來(lái)越受到重視，以前國(guó)內(nèi)廠家總覺(jué)得進(jìn)口的好，貴的好，其實(shí)是適合的好。隨著新材料的不斷增加和難加工，為了適應(yīng)這種需要，刀具材料的品種也在不斷地增加。這就需要在攻絲前，選擇好合適的絲錐產(chǎn)品。
應(yīng)對(duì)措施：選用高強(qiáng)度材料的絲錐（如粉末高溫鋼等），提高絲錐自身強(qiáng)度；同時(shí)改善絲錐表面涂層，以提高絲維表面硬度；極端情況甚至手工攻絲也許是可行的方法。
3.絲錐過(guò)度磨損
另一種極為常見(jiàn)的情形，絲錐在加工若干個(gè)螺紋孔后，由于絲錐過(guò)度磨損使得切削抗力變大，導(dǎo)致絲錐拆斷。
應(yīng)對(duì)措施：首先推薦使用森泰英格V柄，它會(huì)明顯延緩絲錐的磨損，從而提高絲錐使用壽命；同時(shí)，使用優(yōu)質(zhì)的攻絲潤(rùn)滑油也能夠有效延緩絲錐的磨損；另外，使用螺紋量規(guī)（T/Z）可以輕松判斷絲錐情況。
4.軸向同步誤差
加工中心攻絲過(guò)程中，大量的斷絲錐是因?yàn)闄C(jī)床主軸旋轉(zhuǎn)與軸向進(jìn)給同步性存在誤差，使得絲錐承受的軸向拉力（或壓力）增大，導(dǎo)致絲錐斷裂。而同步誤差幾乎是加工中心（或數(shù)控車(chē)床）剛性攻絲無(wú)法完全避免的，尤其是在絲錐退回（反轉(zhuǎn)）的瞬間更為突出。
應(yīng)對(duì)措施：使用森泰英格V柄，它徹底解決剛性攻絲軸向同步誤差補(bǔ)償問(wèn)題。
5．?dāng)嘈肌⑴判祭щy
對(duì)于盲孔攻絲，通常采用螺旋槽后排屑絲錐，如果鐵屑纏繞在絲錐上無(wú)法順利排出，絲錐將會(huì)憋斷，而大量的被加工材料（如鋼和不銹鋼以及高溫合金等）攻絲加工通常是難以斷屑的。
應(yīng)對(duì)措施：首先考慮改變絲錐的螺旋升角（通常會(huì)有幾種不同螺旋角可選），設(shè)法讓鐵屑能夠順利排除；同時(shí)適當(dāng)調(diào)整切削參數(shù)，其目的也是確保鐵屑能夠順利排除；必要時(shí)可以選用變螺旋角絲錐，以確保鐵屑能夠順利排出。
6.底孔孔徑偏小
例如，加工黑色金屬材料M5×0.5螺紋時(shí)，用切削絲錐應(yīng)該用選擇直徑4.5mm鉆頭打底孔，如果誤用了4.2mm鉆頭來(lái)打底孔，攻絲時(shí)絲錐所需切削的部分必然增大，進(jìn)而使絲錐折斷。建議根據(jù)絲錐的種類及攻件材質(zhì)的不同選擇正確的底孔直徑，如果沒(méi)有完全符合的鉆頭可以選擇大一級(jí)的。
7.攻件材質(zhì)問(wèn)題
攻件材質(zhì)不純，局部有過(guò)硬點(diǎn)或氣孔，導(dǎo)致絲錐瞬間失去平衡而折斷。
8.機(jī)床沒(méi)有達(dá)到絲錐的精度要求
機(jī)床和夾持體也是非常重要的，尤其對(duì)于高品質(zhì)的絲錐，只要一定精度的機(jī)床和夾持體才能發(fā)揮出絲錐的性能。常見(jiàn)的就是同心度不夠。攻絲開(kāi)始時(shí)，絲錐起步定位不正確，即主軸軸線與底孔的中心線不同心，在攻絲過(guò)程中扭矩過(guò)大，這是絲錐折斷的主要原因。
9.切削液，潤(rùn)滑油品質(zhì)不好
這點(diǎn)國(guó)內(nèi)的許多企業(yè)都開(kāi)始關(guān)注起來(lái)，許多采購(gòu)了國(guó)外刀具和機(jī)床的公司有非常深刻的體會(huì)，切削液，潤(rùn)滑油品質(zhì)出現(xiàn)問(wèn)題，加工出的產(chǎn)品質(zhì)量很容易出現(xiàn)毛刺等不良情況，同時(shí)壽命也會(huì)有很大的降低。
10.切削速度與進(jìn)給量不合理
當(dāng)加工出現(xiàn)問(wèn)題時(shí)，國(guó)內(nèi)大部分用戶是降低切削速度和減小進(jìn)給量，這樣絲錐的推進(jìn)力度降低，其生產(chǎn)的螺紋精度因此被大幅度降低，這樣加大了螺紋表面的粗糙度，螺紋孔徑和螺紋精度都無(wú)從控制，毛刺等問(wèn)題當(dāng)然更不可避免。但是，給進(jìn)速度太快，導(dǎo)致的扭力過(guò)大也容易導(dǎo)致絲錐折斷。機(jī)攻時(shí)的切削速度，一般鋼料為6～15m/min；調(diào)質(zhì)鋼或較硬的鋼料為5～10m/min；不銹鋼為2-7m/min；鑄鐵為8～10m/min。在同樣材料時(shí)，絲錐直徑小取較高值，絲錐直徑大取較低值。
以上的這些問(wèn)題，都需要操作人員做出判斷或向技術(shù)人員反饋，但目前國(guó)內(nèi)絕大部分操作人員重視不夠。例如，加工盲孔螺紋時(shí)，當(dāng)絲錐即將接觸孔底的瞬間，操作者并未意識(shí)到，仍按未到孔底時(shí)的攻絲速度給進(jìn)，或排屑不暢時(shí)強(qiáng)行給進(jìn)導(dǎo)致絲錐折斷。建議操作人員加強(qiáng)責(zé)任心。
由上可見(jiàn)，造成絲錐斷裂的原因可謂多種多樣，機(jī)床、夾具、工件、工藝、夾頭及刀具等等都有可能，僅憑紙上談兵也許永遠(yuǎn)都找不到真正原因。做為一個(gè)合格的負(fù)責(zé)的刀具應(yīng)用工程師，最重要的是深入現(xiàn)場(chǎng)，而不是僅憑想象。舉個(gè)最簡(jiǎn)單的例子，假如絲錐切削錐長(zhǎng)度太長(zhǎng)，攻絲時(shí)撞至底孔底部而斷裂，如果你不深入現(xiàn)場(chǎng)，僅憑猜測(cè)絲錐性能、工件材料、加工工藝等等如何獲知。（資料來(lái)源于網(wǎng)絡(luò)）
