我覺得還是得寫點關于麻醉機的東西，不寫點啥，這個梗過不去，麻醉機就這幾種氣體，它從哪里來？在哪里混合？如何進入呼吸回路？最后又去哪里？天天用，卻搞不懂原理，很扎心！

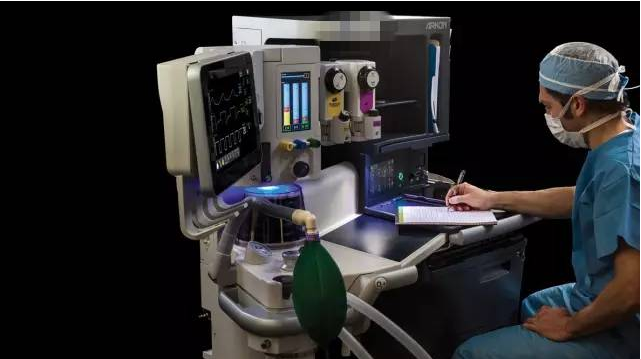

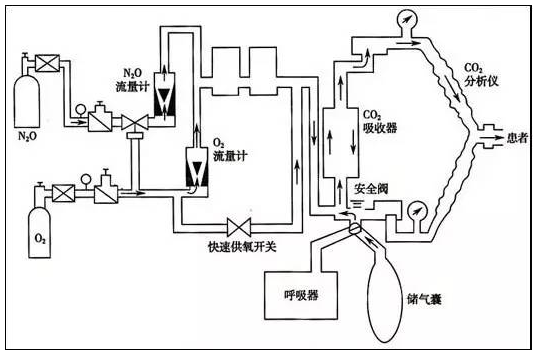

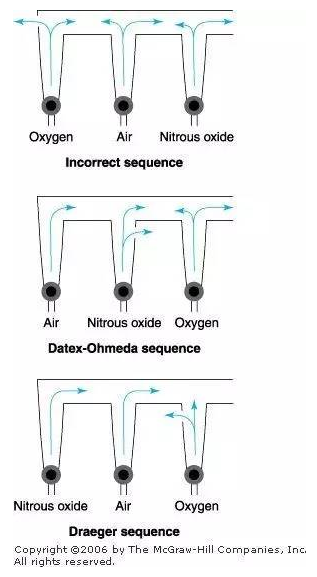

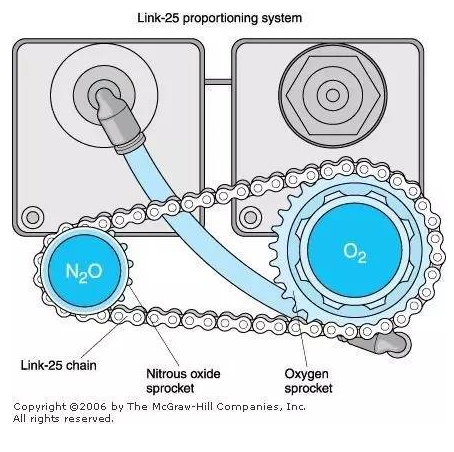

麻醉機的基本組成 麻醉機在工作中首先把高壓氣體 ( 空氣、氧氣 O2、 笑氣 N2O 等 ) 經減壓閥減壓，得到壓力低且穩定的氣體，再通過流量計、O2-N2O 比例調控裝置調節產生一定流量和比例的混合氣體，進入呼吸管路 。 麻醉藥物經揮發罐生成麻醉蒸氣，并控制所需定量的麻醉蒸氣進入呼吸回路，隨混合氣體一起送給患者。 其主要有供氣裝置、蒸發器、呼吸回路、二氧化碳吸收裝置、麻醉呼吸機、麻醉廢氣清除系統等組成。 （一）供氣裝置 這部分主要有氣源、壓力表和減壓閥、流量計、配比系統組成。 手術室一般是由中心供氣系統提供氧氣，氧化亞氮，空氣。胃腸鏡室一般是鋼瓶氣源。這些氣體在最初都是高壓的，必須經過兩步減壓才能使用。于是就有了壓力表和壓力減壓閥。減壓閥就是把原來高壓壓縮氣體降至可以安全使用的，恒定的低壓氣體，供麻醉機安全使用。一般高壓氣筒滿筒時壓力為140kg/cm2，經過減壓閥后，最后降為3~4kg/cm2左右，也就是我們經常在教科書看見的0.3~0.4MPa,適用于麻醉機工作的恒定低壓。 流量計能準確地控制和量化到達新鮮氣體出口的氣流量?，F(xiàn)在最常見的還是懸浮轉子式流量計。 打開流量控制閥后，氣體可自由通過浮標和流量管間的環形間隙。設定流速，浮標在設定值位置平衡自由旋轉，此時氣流對浮標向上的作用力等于浮標自身重力。使用時，旋轉鈕不要用力過猛及懸擰過緊，否則容易導致頂針扭彎，或者閥座變形，使氣體關閉不全而漏氣。 為了防止麻醉機輸出低氧性的氣體，麻醉機還有流量計聯動裝置和氧比例監控裝置，使新鮮氣體出口輸出的最低氧濃度保持在25%左右。采用的是齒輪聯動的原理。在N?O流量計鈕上，倆齒輪之間用鏈條連接，O?旋轉一圈，N?O旋轉兩圈。當單獨旋開O?流量計針型閥時，N?O流量計保持不動；當旋開N?O流量計時，O?流量計隨之聯動；兩個流量計均打開時，逐漸關閉O?流量計，N?O流量計也隨之聯動下降。 另外，不知道大家有沒有觀察過流量計的順序問題，其實這也有講究。也就是把氧流量計安裝在最靠近共同出口處，萬一在氧上風位發生的漏口，這樣流失的大部分是N?O或者空氣，O?損失最少。當然，它的順序也不能保證不發生因流量計破裂所致的低氧。 （二）蒸發器 （三）呼吸回路 現在臨床上最常用的是循環回路系統，也就是CO?吸收式系統。它可分為半緊閉型和緊閉型。半緊閉型是呼出氣經過CO?吸收劑的吸收后，有部分重復吸入；緊閉型是呼出氣經過CO?吸收劑吸收后，全部重復吸入?？纯唇Y(jié)構圖，APL閥關閉為緊閉系統, APL閥打開為半緊閉系統, 2個系統實際上就是 APL閥所處的2種狀態。 主要有7個部分組成：①新鮮氣源；②吸入、呼出單向閥；③螺紋管；④Y型接頭；⑤溢氣閥或減壓閥（APL閥）；⑥儲氣囊；⑦CO?吸收罐。吸氣呼氣單向閥能確保氣體在螺紋管內單向流動。另外每個部件的順利也是有講究的，一是為了氣體單向流動，二是為了防止回路內呼出CO?的重復吸入。比起開放型呼吸回路，這種半緊閉或者緊閉型呼吸回路能允許呼吸氣重復吸入，減少呼吸道水和熱的丟失，也能減輕手術室污染，麻醉藥的濃度也比較穩定。但是有個明顯的缺點，它會增加呼吸阻力，而且呼出氣容易凝集在單向活瓣上，這就需要按時及時清理單向活瓣上的水。 （四）二氧化碳吸收裝置 吸收劑有鈉石灰和鈣石灰，還有鋇石灰，這個少見。因為指示劑的不同，吸收CO?后，顏色改變也不同?？剖矣玫拟c石灰是顆粒狀，其指示劑是酚酞，新鮮時無色，耗竭后變?yōu)榉奂t色。早晨檢查麻醉機一定不要忽略它，最好術前就更換，不要等到術中用完了才想起來更換。這錯我犯過。 （五）麻醉呼吸機 與恢復室的呼吸機相比較，麻醉呼吸機的呼吸模式比較簡單。所需要的呼吸機只能夠改變通氣量、呼吸頻率和吸呼比，能運行 IPPV，基本上就能使用。人體自主呼吸的吸氣期，膈肌收縮，胸廓擴張，胸內負壓增大，使氣道口與肺泡之間產生壓力差，氣體進入肺泡內。機械呼吸時，則多利用正壓形成壓力差，將麻醉氣流壓入肺泡，停止正壓時借胸、肺組織彈性回縮，產生與大氣壓的壓差，將肺泡氣排向體外。因而呼吸機具備四項基本的功能，即充氣、吸氣向呼氣轉換，排出肺泡氣體以及呼氣向吸氣的轉換，依次循環往復。 如上圖，驅動氣與呼吸回路是互相隔離的，驅動氣是在風箱盒內，而呼吸回路氣體是在呼吸皮囊內。吸氣時，驅動氣進入風箱盒，其內的壓力升高，呼吸機釋放閥門首先關閉，這樣氣體不會進入殘氣清除系統，這樣一來，呼吸皮囊內的麻醉用氣體受到壓縮，就被擠入病人氣道了。呼氣時，驅動氣離開風箱盒，風箱盒內的壓力降至大氣壓，但呼氣先充滿呼氣皮囊，這是因為這個閥門里面有個小球，有重量，只有當風箱內的壓力超過2~3cmH?O時，這個閥門才會打開，也就是多于的氣體才能通過它進入殘氣清除系統。說白了，這個上升型的風箱會產生2~3cmH?O的PEEP（呼氣末正壓）。呼吸機的呼吸周期切換，有 3 種基本模式，即定容、定壓及定時切換。目前多數麻醉呼吸器采用的是定容切換模式，即在吸氣相時將預設的潮氣量，送入病人的呼吸道直至肺泡，以完成吸氣相，而后切換到預設時間的呼氣相，由此構成呼吸周期，其間預設的潮氣量、呼吸頻率及呼吸比值是三項調整呼吸周期的主要參數。 （六）廢氣清除系統 顧名思義，就是處理廢氣的，防止手術室的污染。工作中也不大關心此項，但是，這個廢氣管道不能堵塞，否則氣體都被擠入患者肺內了，后果可想而知。 寫到這里，也就是對麻醉機有個宏觀上的了解，把這幾部分聯系起來，動起來，就是麻醉機的工作狀態了。當然，這里面還是有很多細節問題需要慢慢斟酌，能力有限，暫且不刨根問底。理論歸理論，看的寫的再多，總得歸到工作中，還是得實際操作，畢竟說的好不如做得好。 關于麻醉機你必須搞懂的3個知識點： 半緊閉回路 VS 半開放回路 可以說，通過字面意思，很難理解「半緊閉」和「半開放」有什么區別（根本就沒有區別吧?。２挥眉m結了，看看現代麻醉學中是怎么定義的。 呼吸回路分4類： 開放式：呼出氣體完全不被重復吸入； 半開放式：無CO2吸收裝置，有部分呼出氣體被重復吸入； 半緊閉式：有 CO2吸收裝置，大部分呼出氣體被重復吸入； 緊閉式：有 CO2吸收裝置，呼出氣體全部被重復吸入； APL 閥的作用 手動通氣（Man）模式：手動通氣時應調整 APL 閥在合適的數值（20-30 cmH2O）。通過手捏皮球，給予正壓通氣，當進氣時壓力超過限壓閥的設定值時，多余氣體通過 APL 閥排出。 自主呼吸（Spont）模式：自主呼吸時應把 APL 閥調整在“全開”的狀態。自主呼吸是通過胸腔的負壓吸氣，因此，只有在呼氣相通過 APL 閥排除多余氣體。 機械通氣時，多余的氣體經由壓力緩解閥（不同于 APL 閥）排出。所以，與 APL 閥的值無任何關系。 螺紋管和死腔量的關系 答案是“螺紋管的大小、長短與死腔量無關”。 所謂的死腔就是指參與通氣但未參與氣體交換的那一部分，也就是 Y 型接頭和氣管導管的部分或面罩或喉罩的空腔。 螺紋管的順應性（膨脹容積）和氣體壓縮（壓縮容積）可增加無效腔，但這種效應產生的影響微乎其微注。 ——2015麻醉年會知識更新 關于吸入麻醉必須知道的3個概念： MAC值（最小肺泡濃度）：能使50%的患者對標準化刺激（如切皮）無動作反應的最低吸入麻醉藥肺泡濃度。 摩根麻醉學中寫道：大體上1.3MAC的任何吸入麻醉藥都可以抑制95%患者對傷害性刺激的動作反應； 因此，在沒有麻醉深度和呼氣末麻醉氣體濃度監測的情況下，我們的目標就是控制吸入麻醉藥的肺泡濃度（平衡狀態下，麻醉藥物肺泡分壓=動脈分壓=中樞神經系統分壓）。 假設我們控制得很理想，吸入麻醉藥的肺泡濃度保持在1.3MAC，那么隨著時間的延長，肺泡內麻醉氣體分壓與血中氣體分壓相平衡，腦組織中藥物達到一定濃度，達到我們所需要的理想麻醉狀態。 血/氣分配系數：麻醉氣體在血中和肺泡中達到平衡時兩個濃度的比值。 時間常數：當容器內的氣體有62.3%被新鮮氣體所占據的時間稱為1個時間常數。 通常需要3個時間常數，容積內95%的氣體被新鮮氣體混合占據，可以看做吸入麻醉藥的洗入過程。 換句話說，不是你揮發罐一開到3，肺泡內的濃度就能達到3。 如果想要快速改變肺泡內的麻醉氣體濃度，應增加新鮮氣流量，時間常數與氣流量呈反比

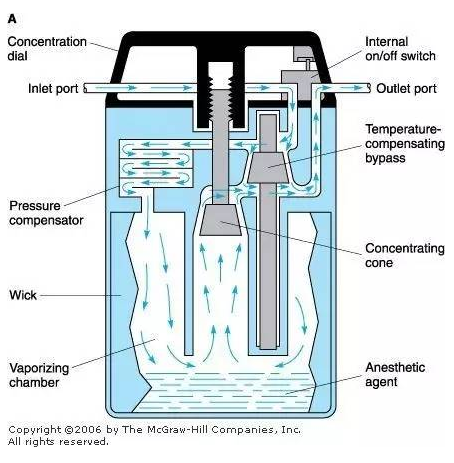

蒸發器是一種能將液態的揮發性麻醉藥轉變成蒸汽，并按一定量輸入麻醉環路的裝置。各種蒸發器型號及各特點不少，但總體的設計原理如圖。
混合氣（也就是O?、N?O、空氣）進入蒸發器后分為兩路，一路為不超過總量20%的小股氣流，進入蒸發室?guī)С雎樽硭幷羝涣硪宦窞槌^總氣流量約80%的較大股氣流量，直接進入主氣道而輸入麻醉環路系統。最終兩路氣流匯集成混合氣流供病人吸入，兩路氣流量的分配比例取決于各路氣道內的阻力，后者通過濃度控制鈕進行調控。
在此我想理清一下APL閥的作用。有幾個關于它的問題想不明白。我問同學，都說不清；我之前問過老師，他也給我看了視頻，一目了然。APL閥，也叫溢氣閥或減壓閥，英文全稱是adjustable pressure limiting，無論從中文還是英文，想必大家有點明白門路了，這個是限制呼吸管路壓力的閥門。手控下，如果呼吸管路內的壓力高于APL的限制值，則氣體就從閥門跑出來，來降低呼吸管路內的壓力。想想在輔助通氣時，有時候捏著皮球比較漲，就趕緊去調APL值，目的就是為了放放氣，降降壓力。當然這個APL值一般都是30cmH?O。這是因為一般來說，氣道峰壓要<><30cmh?o，這樣發生氣胸的可能性就比較小。科室里的apl閥是通過彈簧來控制的，標有0~70cmh?o。機控下，就沒apl閥啥事了。因為氣體不再通過apl閥了，它去跟呼吸機相連，系統內壓力過高時會從麻醉呼吸機風箱的多余氣體排放閥卸壓,>
血/氣分配系數越小，升高血中麻醉氣體的分壓越快，誘導越快；同樣，蘇醒期清除的也快。
